一、概述

PLZ型離心機是一種新型立式離心機，刮刀下部卸料過濾式間歇操作自動離心機。該離心過濾機集多項高新技術于一體，如電腦觸摸屏程序控制；變頻驅動，電器制動；密閉、防爆；無接觸料位探測，多次自動進料；特殊布料裝置，均勻平穩加料和洗滌；定制的阻尼減振系統，無基礎設計；多點自動在位清洗。該機是滿足藥品生產GMP規范的新一代自動離心過濾機，是用戶更新?lián)Q代、一步到位的固-液分離設備。該機可以過濾粒度0.005mm以上，固相濃度3%～50%的懸浮液，處理能力從50kg/h～3t/h。

二、工作原理

電機通過傳動系統帶動轉鼓繞主軸軸心迥轉，形成離心力場。被分離的懸浮液從頂部加料管進入轉鼓，落在布料器內，在離心力的作用下，流向轉鼓壁，液相經轉鼓壁上的濾網與濾孔拋向機殼空間，匯集在底盤接液槽內，經排液管排出，固相存留在濾布的內側。若需洗滌，則洗滌水通過洗滌管加入洗滌。脫水完畢后，轉鼓低速運轉，刮刀自動旋轉進刀然后自上而下逐層把濾餅刮下，經轉鼓下部出料口卸出。

三、產品特點與主要用途

1.主要特點：

(1) 轉鼓精加工

對轉鼓內外面進行加工，大大提高了轉鼓圓度，保證機器平穩運轉；刮料時，刮刀離鼓壁的距離可縮減至最?。?mm，殘余料層薄，便于清除，普通三足離心機的殘余料層厚至少在5～8mm左右）。

(2) 無基礎設計

改變過去三足離心機的懸掛支撐結構，減振基礎采用針對該離心機專用設計的GERB粘液體阻尼減振器，減振器根據離心機結構進行專業計算，選擇合適的阻尼和彈性裝置，使機器減振效果得到顯著改善。機器可直接放置在平整的地面或樓板上，無需澆筑基礎和預埋地腳螺栓，方便了機器的搬運和安裝。

(3) 氣動控制

該機刮刀刮料和機蓋翻開動作均通過氣動系統實現，潔凈衛生，避免液壓系統的跑、冒、滴、漏對物料和環境造成的污染。

(4) 均勻布料和洗滌裝置

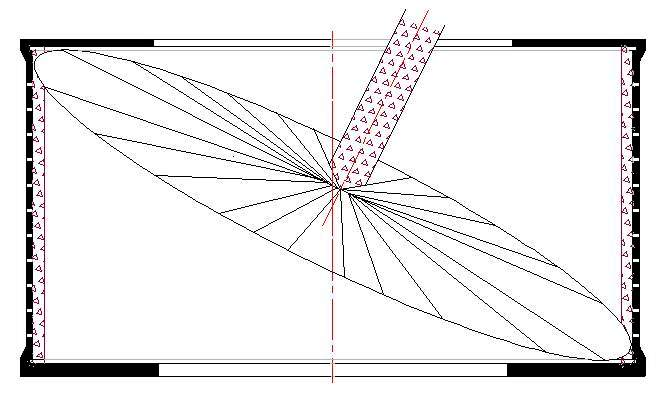

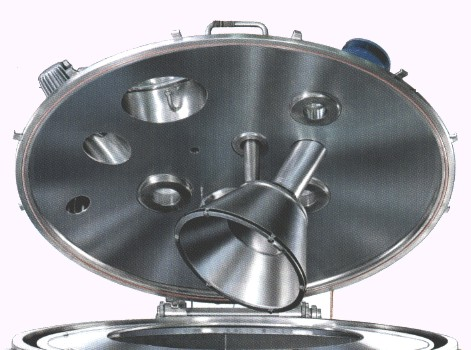

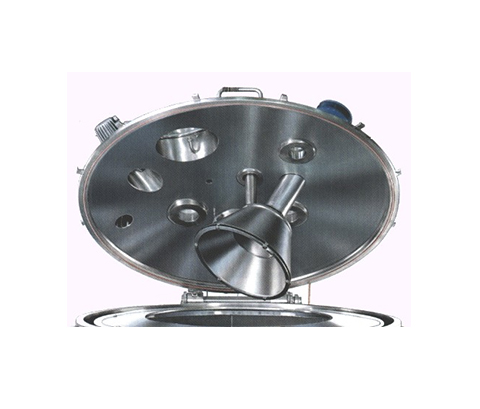

本機采用專門設計的加料裝置，可以保證加入的料液形成斜向扇形錐面（如下圖），沿轉鼓高度方向均勻布料，一可避免布料偏心引起的劇烈振動，二可消除加料時料液的飛濺。加料閥、洗滌閥均采用自控閥，根據使用情況，可以點動或由程序自動控制閥門的啟閉。

(5) 特殊過濾帶

選用先進的聚丙烯編織復合濾網，安放和更換特別方便，即放即用，清洗再生徹底。

(6) 高新技術應用

機器操作過程中的控制是由電氣自動控制系統實現的。機器采用觸摸屏電腦和PLC可編程序控制器程序設置，交流變頻驅動、電器制動，并配置了先進的檢測監控儀器，保證機器安全而可靠運行。

<1> 料位探測

先進的射頻導納料位傳感器進行料位探測。將檢測棒插入轉鼓內，加料后料液到設定容量時會自動發出信號，加料閥自動關閉，防止?jié)M溢；

<2> 振動檢測

機座安裝振動檢測裝置，能夠檢測出離心機的異常振動，當超過設定值時，發出信號自動停止機器運轉，防止故障的發生；

<3> 安全保護

多重安全連鎖設計。采用各種傳感器、接近開關等，對機器整體進行安全連鎖。如異常振動停機、外殼打開時不能開機、刮刀未回位的定位等。

(7) 密閉、防爆

全密閉設計、滿足防爆要求；同時外殼（或上蓋）可翻轉設計，方便對機器徹底清洗檢查，也方便更換濾布以及對機器的檢修與維護。外殼翻開動作是通過氣缸來實現的，無需人工操作。

(8) 高參數

技術參數比傳統SGZ型三足刮刀下卸料離心機高，與之相比，轉鼓高度增加、轉鼓轉速提高、最大裝料限量增加30%以上，而機器的振打烈度遠遠小于技術要求規定。

2.主要用途：

化工——二氧化鈦、砷、碳、氰酸、聯氨、蘋果酸、亞硫酸鈉、PVC、氯化鋇（鉀）、硝化棉、碳化硅、碳酸納、芒硝、硫氨、硫酸銅、染料、顏料、氫氧化物等；

食品——食鹽、味精、蘇打、淀粉、制糖、化學調味品、食品添加劑等；

醫藥——醫藥中間體、維生素、中藥、氨基酸、抗生素、農藥、除草劑等；

礦業——銅、鋅、鋁、鉛等礦粉，各種石膏、金屬精煉等；

環?！潘崾唷⑾滤勰嗝撍?。

與物料接觸部位一般采用不銹304、316L材料制造，還可采用2205不銹鋼、純鈦TA2，哈氏合金以及鋼基襯塑。

四、主要技術參數

五、機器的結構

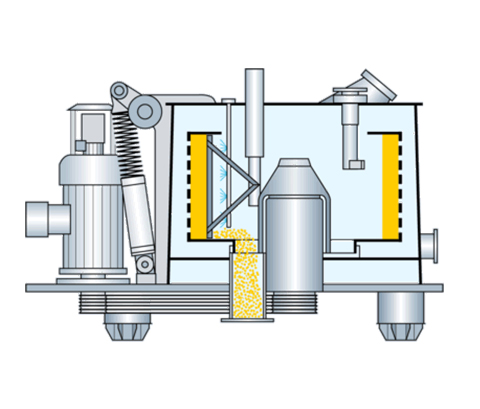

PLZ型離心機結構見上圖所示。它主要是由轉鼓、主軸裝置、刮刀卸料裝置、機架、傳動裝置、加料與洗滌閥、電氣自動控制系統等組成。

電氣控制系統

在機器操作過程中的自動控制是由電氣自動控制系統實現的。

機器采用變頻驅動、電器制動，觸摸屏電腦和PLC可編程序控制器控制，并配置了先進的檢測監控裝置，保證機器安全而可靠運行。

物料檢測裝置

將檢測棒插入筒體、到設定刻度時會自動測知，加料閥自動關閉，防止?jié)M溢。對脫水性差的濾餅，利用計時器與計數器控制分幾次加料，可以加大處理

量。而且檢測后，測試桿不會與濾餅接觸。

異常振動檢測裝置

機座安裝振動檢測裝置，能夠檢測出離心分離機的異常振動，并自動停止機器，防止故障的發生。

1．機座部件

2．傳動裝置

3．主軸部件

4．轉鼓部件

5．機殼部件

6．刮刀裝置

7．加料裝置

工藝流程圖

1.機器必須水平地安裝在基礎或構架上，由于采用特殊積極隔振裝置，無須澆鑄基礎，可以放置在樓上使用；

2.加料閥、清洗閥、管線與機體采用軟管連接，防止機身振動影響管線；

3.加料管、清洗水管、物料罐等輔助系統設施用戶自備。
