1．概述

隨著經濟的發展和技術的進步，離心過濾設備的用戶對分離設備的安全可靠性、經濟效益、自動化及環境保護等方面的要求不斷提高，使普通的離心過濾設備（不管傳統的三足式離心機還是臥式刮刀離心機），已經不能適應制藥、化工及食品加工等行業的現代化生產，我們在吸收國外最新技術的基礎上，憑借幾十年的專業過濾與分離技術研究的經驗與技術，開發成功一種新型、高性能、自動卸料的固-液分離機械——QIF型翻袋式自動離心機。該設備是滿足GMP規范的過濾分離設備，適用于制藥、化工、食品等領域的過濾分離，全自動控制、循環操作。

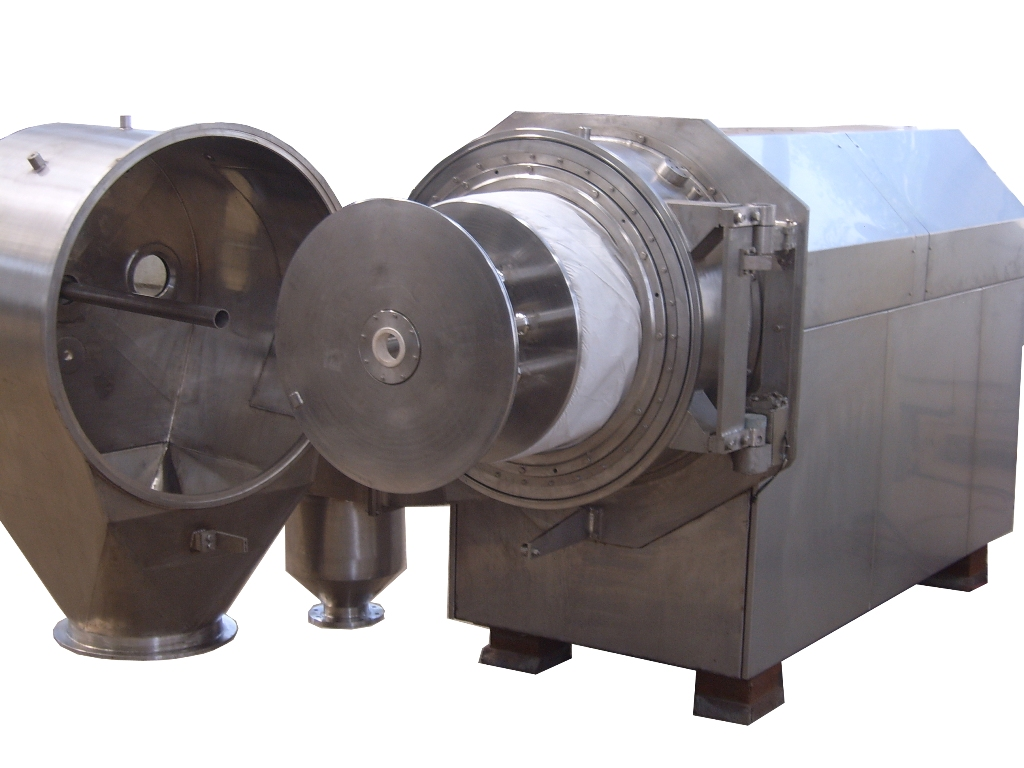

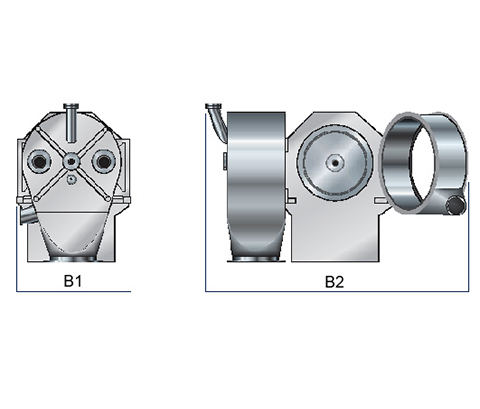

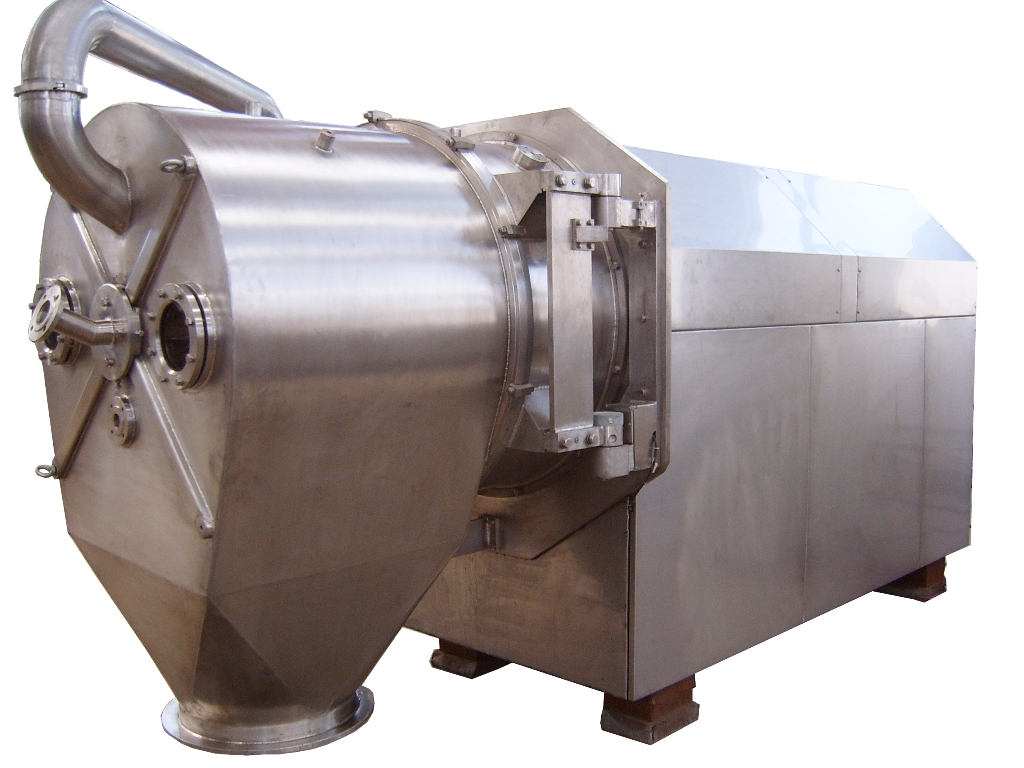

FWZ型翻袋式離心機外形              外殼全打開設計

2．機器結構

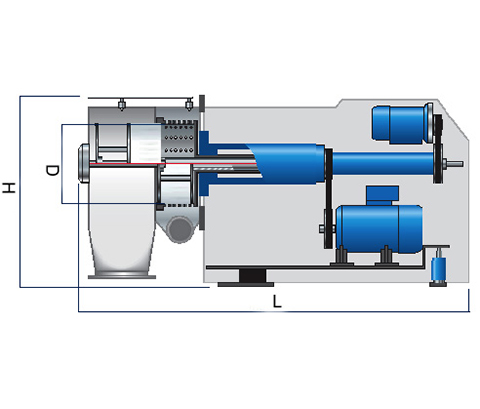

翻袋式自動離心機結構簡圖

3．工作原理

- 技術創新:在不打開設備的情況下卸料，并且不留任何殘余物料

翻袋式離心機在結構上將傳統的臥式離心機回轉構件分離成同步旋轉的內、外軸系兩部分，外軸系軸向固定，內軸系可在機械裝置的作用下沿軸向運動。濾布為袋狀，一端固定在外軸系的轉鼓大端，另一端固定在內軸系的推盤小端。分離時，在離心力的作用下濾液穿過濾布和轉鼓，固體被濾布截留并形成濾餅；卸料時，在機械裝置的作用下內軸系沿軸向被推出并帶動濾袋翻轉，同時完成濾餅卸出和濾布再生操作。卸料完成后，收回內軸系并鎖緊，進入下一個工作循環。

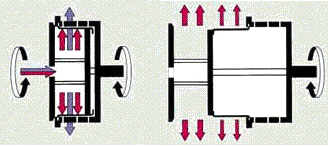

過濾過程             卸料過程

- 進料:

進料管位于轉鼓的中心，可以根據機器的工作容積、裝料限量和物料特性采用流量或進料時間方式控制進料閥的開關。

- 洗滌:

洗滌液通過進料管來洗滌，根據洗滌的要求控制洗滌時間。

- 脫液:

翻袋式離心機的轉速比普通離心機高，這樣可以有較大的分離因數，大大縮短脫水的時間，進一步提高濾餅的含固率。

- 卸料:

根據機器規格的不同卸料轉速也不同；

卸料時，在機械裝置的作用下內軸系沿軸向被推出并帶動濾袋翻轉，濾餅在離心力作用下被逐步卸出，無殘余濾餅層；

濾餅被收集在料倉里，通過卸料閥排出。在整個過程中，離心機完全密閉（需要時可以充惰性氣體）。所有過程均自動控制，并且物料與外界環境無接觸。濾布的固定簡便，更換容易。

- 驅動:

機器采用變頻電機驅動 。

4．特點

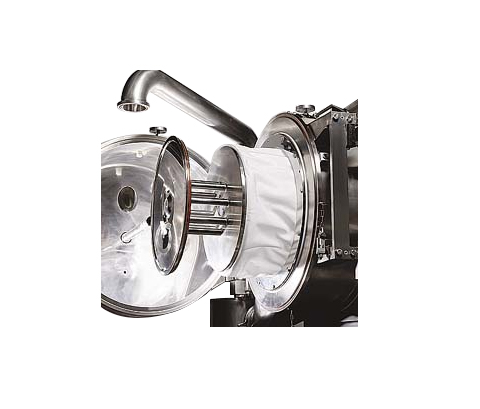

翻出的濾袋

1)全密閉結構，可實現全過程程序控制、自動操作；

2)無機械卸料機構刮削、擠壓濾餅的獨特自動卸料方式，使固相結晶顆粒的形  狀和純度得到有力保護；

3)因每一工作循環濾布均得到良好清洗和再生，無殘余濾餅層影響下次過濾，使濾布始終維持初始過濾阻力。該機對于固相顆粒細小極難過濾的物料具有極強的應用價值；

4)符合藥品GMP規范，可以實現CIP在位清洗，外殼全翻開設計，易于徹底清洗和檢查；

5)翻袋機構均由機械裝置實現，絕無舊機器液壓操作帶來的污染；

6)采用整體惰性機架，特殊阻尼減振器，積極減振，無需澆注基礎，即放即用，機器運轉平穩可靠；

7)機器表面鏡面拋光，特殊需要可進行電化拋光，防止細菌滋生。

5．用途

貴重的產品，要求精密的過濾以及需要保護固相結晶顆粒的形狀和純度的物料；

該機每一過濾循環，濾餅被干凈卸除，無殘余濾餅層，尤其適用處理固相顆粒度細小的物料，避免傳統的刮刀卸料離心機在卸料后，殘余濾餅層，增加了過濾阻力，影響分離效果；

密閉操作，濾餅自動卸出，避免物料與操作人員、外部環境的接觸而造成污染或損害，適用于有毒、易燃、易爆場合物料的分離；

離心機與物料接觸的材料可以根據用戶要求采用：AISI304、AISI316(L)甚至哈氏合金、鈦材等，對物料適應性廣。

典型物料：

氫氧化鋁、氧化鋁、安拉喹啉、氯化鋇、硫酸鋇、磷酸鈣、硫酸鈣、胡蘿卜片、塞璐璐、盤尼西林、PVC、矽酸、碳化硅、檸檬酸、醋酸鈷、咖啡因、顏料、藥品、乙二胺四乙酸(EDTA)、殺菌劑、胍碳酸鹽、石膏、酒花、羥胺、乳糖、稀土元素、硅酸鎂、錳礦石、氯化鎳、硝酸鎳、橘汁、PAS、殺蟲劑、驅蛔靈、硝酸鉀、硫酸鉀、奎尼丁、氰化鉀、鋁酸鈉、硝酸鈉、甘油、硫 脲、氧化鈦、煙草沫、尿素、酵母等。

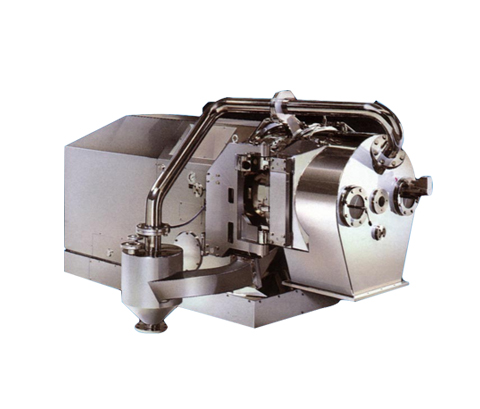

機器在制藥生產中的應用

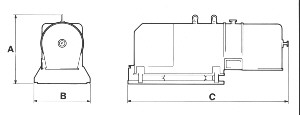

6．規格表
