一．萃取原理

用溶劑從液體混合物中提取其中某種組分的操作稱為液/液萃取。萃取是利用溶液中各組分在所選用的溶劑中溶解度的差異，使溶質進行液液傳質，以達到分離均相液體混合物的操作。萃取操作全過程可包括：

1．原料液與萃取劑充分混合接觸，完成溶質傳質過程；

2．萃取相和萃余相的分離過程；

3．從萃取相和萃余相中回收萃取劑的過程。通常用蒸餾方法回收。

現以提取含有A、B兩組分的混合液中的A組分為例說明萃取操作過程。選用一種適宜的溶劑S，這種溶劑對欲提取的組分A應有顯著的溶解能力，而對其它組分B應是完全不溶或部分互溶（互溶度越小越好）。所選用的溶劑S稱為萃取劑。待分離的混合液（含A+B）稱為原料液，其中被提取的組分A稱為溶質，另一組分B（原溶劑）稱為稀釋劑。

    萃取過程的三個步驟：

（1）首先將原料液（A+B）與適量的萃取劑S在混合器中充分混合。由于B與S不互溶，混合器中存在S與（A+B）兩個液相。進行攪拌，造成很大的相界面，使兩相充分接觸，溶質A由原料液（稀釋劑B）中經過相界面向萃取劑S中擴散。這樣A的濃度在原料液相中逐漸降低，在液相S中逐漸增高。經過一定時間后，兩相中A的濃度不再隨時間的增長而改變，稱為萃取平衡。

（2）在充分傳質后，由于兩液相有密度差，靜置或通過離心作用會產生分層，以此達到分離的目的。以萃取劑S為主，并溶有較多溶質A的一相稱為萃取相，以E表示；以稀釋劑B為主并含有少量未擴散的溶質A的一相稱為萃余相，以R表示。

    （3）通常用蒸餾的方法回收S。脫除S后的萃取相稱為萃取液；脫除S后的萃余相稱為萃余液。

二．工作原理

該機集混合與分離于一體，結構緊湊。借助離心力加速具有比重差的液-液兩相的分離。

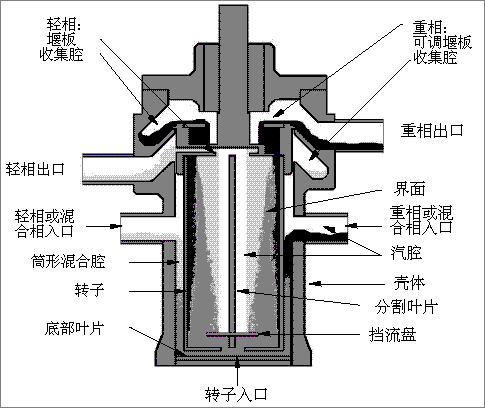

CTX離心萃取分離機工作原理圖

不融合的兩個液相分別自兩個進料管口進入轉子的外腔，借助轉子的旋轉而快速混合。混合后的液體通過轉子底部的通道進入轉子內部。具有自吸泵功能的轉子內部分為四個豎直的腔體，進入的液體相互平衡。液體在轉子內從下而上流動過程中逐漸分離。

    分離區從擋流盤直到輕相堰，保證有足夠的時間形成液-液分界面。分離開的液-液相分別通過輕、重相堰匯集到各自的收集腔，并分別由各自出口排出。重相堰板可以在不拆軸承情況下改變堰板直徑大小。

三．性能特點

1.占用空間小 —— 電機直接驅動、無傳動附件，結構緊湊、節省占地面積和操作空間；

2.適應性能強 —— 與傳統的廂式和塔式萃取設備相比，級存留時間短、分相迅速、適應的流

比范圍寬；通過調換堰板和變頻調速可滿足不同密度、不同粘度的液體物料；

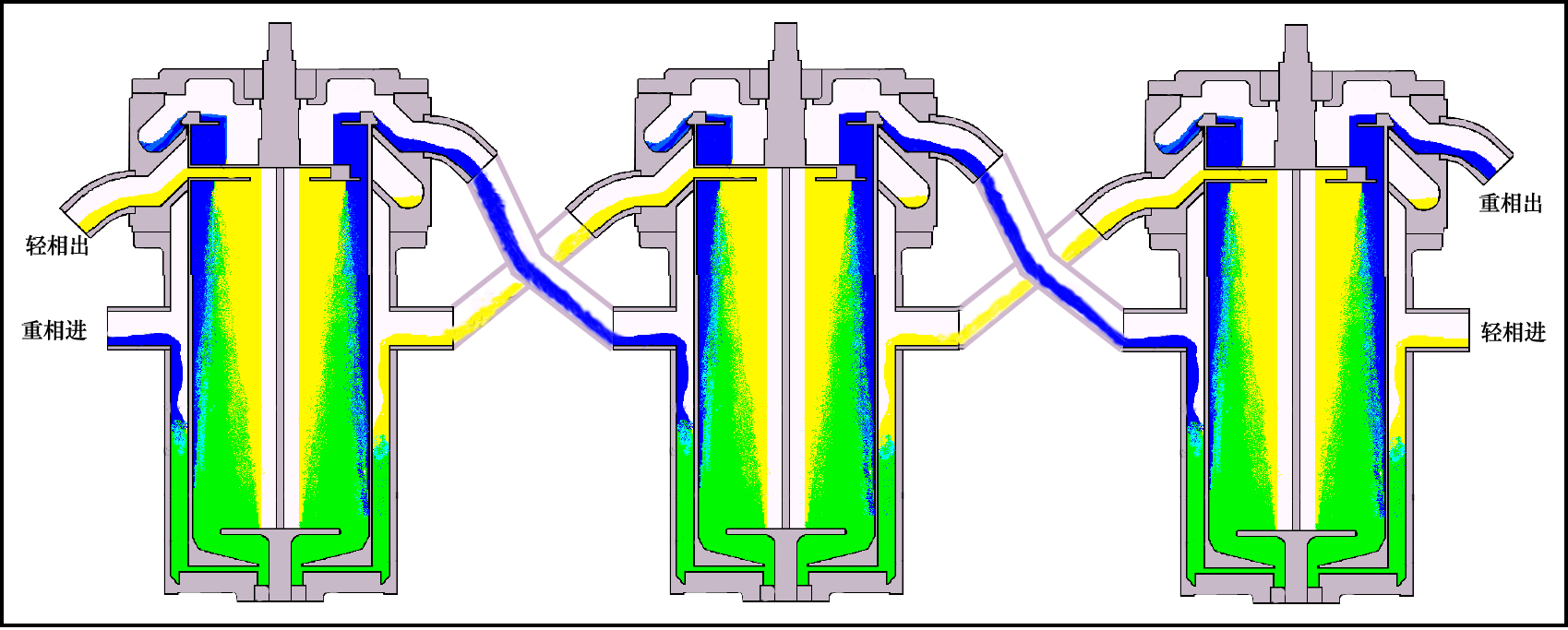

3.萃取效率高 —— 相平衡建立快，易于實現單級或多級串聯逆流或錯流洗滌和萃?。?/p>

4.操作性能好 —— 全自動操作，可連續無間斷運行，也可小批量多品種使用；

5.投資費用低 —— 機器內容積小，萃取劑、溶劑或洗滌劑耗用最??；

6.密閉性能好 —— 滿足防爆以及有毒、有害和易揮發性介質的應用環境和GMP規范；

7.可選配置多 —— 根據不同需要機器可配置防乳化裝置、在位清洗機構（CIP）、變頻器等。

8.設備轉鼓、殼體等主要部件的材料為高分子復合材料，可以終身解決物料強腐蝕性強的問題。

四．技術參數

五．典型應用

1．油水分離、原油的除水

2．溶劑分離

3．食品/飲料/藥品2相分離

4．化妝品生產

5．各種溶劑萃取

6．濕法冶金，金屬元素的溶劑萃取

7．工業廢液的處理：江、河、湖、海水油污染處理，地下水污染的處理

應用范例:

A、用于液—液兩相分離；                    B、原子能（核燃料廢棄物處理）；

C、濕法冶金（稀貴金屬、有色金屬萃?。?；     D、生物化工、生物制藥；

E、化學工業、制藥、農藥化工；               F、生物提取（中藥、茶葉、植物等有效成分提取）；G、精細化工（香料、色素提?。?           H、石油化工（原油脫水、脫鹽）

I、環保行業（含酚污水處理、油水分離）。

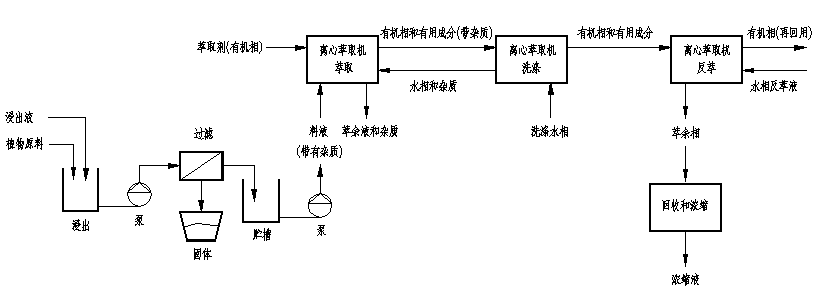

○  植物提?。?/p>

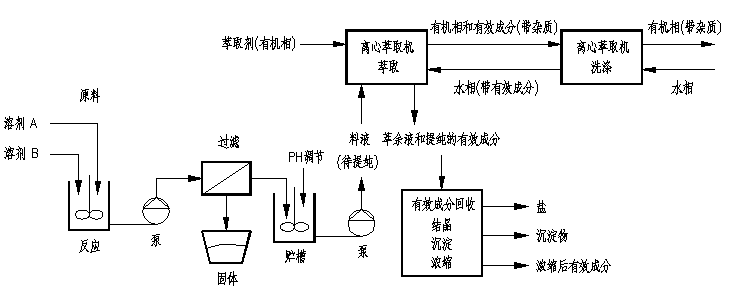

○  化工、制藥：

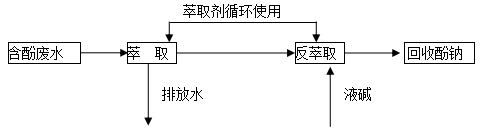

○  環保(含酚廢水處理):

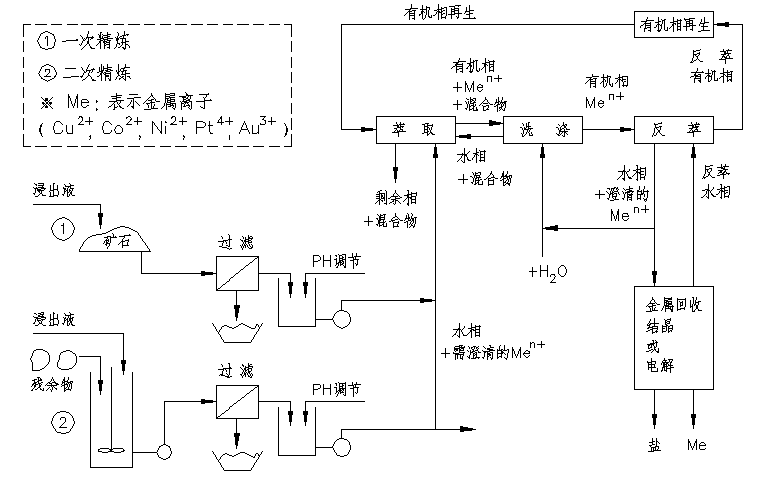

○  濕法冶金：
